TEKNİK ÖZELLİKLER

• Toprak, beton, izolasyon maddesi, gıda, plastik, motor yağı, insan hücresi ve daha birçok maddenin ısıl özelliklerini ölçer
• Gelişmiş algoritma ile arttırılmış doğruluk
• Yeni bir-dakika okuma süresi
• Çok düşük bir maliyetle ısıl yayılım ve özgül ısı ölçümü
• ASTM 5334- ve IEEE 442-uyumlu. Yeni TR-4 iğne uç, özellikle IEEE standartlarına uygun dizayn edilmiştir.
• Kontrollü ısıtma, ısının sabit kalmasını sağlar
• Test kurulumu her zamankinden daha kolay. Sonuçlar açıkça görüntülenir.
• Mini USB kablosu ile veri indirme kolaylığı
• Takılan sensörü otomatik olarak algılar ve ısıtmayı gösterir
• Uzatılmış pil ömrü kullanım süresini uzatır
• Portatif: arazide veya laboratuarda kullanım
• Nemli ve donmuş malzemeleri doğru şekilde ölçer
• Kısa ısıtma süreleri ile nem hareketi önlenir
• Birçok sıvının ısıl iletkenliğini ölçer
• Sağlam sensör iğneleri kırılmayı sınırlar
• Her sensör belirli bir malzeme için tasarlanmıştır
• Doğrusal sıcaklık sapmasını otomatik olarak düzeltir
• Sıcaklığı ±0,001 °C seviyesinde ölçer

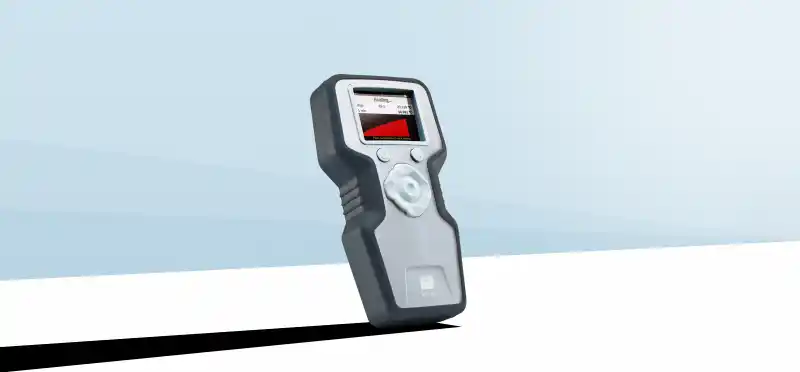

KONTROL ÜNİTESİ

Çalışma Sıcaklık Sınırı: 0.00-50.00°C
Güç: 5 AA pil
Pil Ömrü: En az 250 yüksek-güç ölçümü
Okuma Modları: Manuel ve gözetimsiz ölçüm modları
Veri Saklama: Flash bellekte 2.048 ölçüm (hem ham hem de işlenmiş veriler indirilmek üzere saklanır)
Ekran Ölçüleri: Genişlik 5,5 cm * Yükseklik 4,0 cm
Boyutları: Uzunluk 18,5 cm * Genişlik 10,0 cm * Yükseklik 3,5 cm

SENSÖRLER

KS-3 Sensörü

Küçük (60-mm uzunluk * 1,3-mm çap), tek-iğneli KS-3 sensörü; ısıl iletkenliği ve ısıl yayılımı 1-dakikada ölçer. KS-3 sensörü; iğnesinin kabloya dik olması nedeniyle, KS-3i sensörüne kıyasla, daha sağlam malzemelerde kullanılmasına olanak sağlar. KS-3, sıvı numuneler ve yalıtım malzemeleri için en iyi sonucu verir (ısı iletkenliği <0,1 W/(m × K)). Bu sensör; düşük-güç modunda, iğneye çok az miktarda ısı uygulayarak, sıvı numunelerde serbest konveksiyonu ve donmuş numunelerde erimeyi önlemeye yardımcı olur. Bu sensör, aynı zamanda, toprak ve diğer gözenekli malzemeler için de iyi çalışır; ancak küçük boyutu nedeniyle, yerleştirmenin zor olduğu durumlarda, hasar görme olasılığı çok yüksektir. Toprak gibi, yüksek-ısı iletkenliğine sahip malzemeler için yüksek güç modu önerilir. Düşük-güç modu; sıvılar, yalıtım malzemeleri ve donmuş malzemeler için en iyisidir.

KS-3i Sensörü

KS-3i sensörü; kablosuna paralel iğnesi ile, özellikle yalıtım malzemelerinde kullanılmak üzere tasarlanmıştır. Hassas yalıtım malzemelerine daha kolay yerleştirilebilmesi için, KS-3i iğnesinin paralel kalmasını sağlamak üzere, KS-3 sensörüne kıyasla, daha esnek bir kabloyla donatılmıştır. KS-3i sensörü, fiberglas gibi yırtılabilen veya kolaylıkla deforme olabilen yalıtım malzemelerinde [ısı iletkenliği <0,1 W/(m × K)] en iyi şekilde çalışır.

TR-3 Sensörü

Büyük (100-mm uzunluk * 2,4 mm çap), tek iğneli TR-3 sensörü; ısıl iletkenliği ve ısıl direnci ölçer. TR-3 sensörü; öncelikle toprak ve diğer granüler veya gözenekli malzemeler için tasarlanmış olup, sensörü yerleştirmek için, sıkı bir delik açılabiliyorsa, tercih edilen seçimdir. Daha sert numunelerde kullanım için, matkap uçları veya pilot pimler kullanılarak uygun boyutta delikler oluşturulabilir. İğnesinin daha büyük çaplı olması nedeniyle; TR-3 sensörünün, KS-3/KS-3i sensörlerine kıyasla, , toprakta veya diğer katı malzemelerde hasar görme olasılığını azaltır.

TR-4 Sensörü

Daha ince (100-mm uzunluk * 1,9 mm çap) tek iğneli TR-4 sensörü, TR-3 sensörü ile aynı işlevi gerçekleştirir. Ek olarak, TR-4 sensörünün boyutları, IEEE 442-1981, Toprak Isıl Direnç Ölçümleri Kılavuzu’nda belirtilen Laboratuar Probu spesifikasyonlarına; IEEE 442/D3, Zeminlerin ve Dolgu Malzemelerinin Isıl Direnç Ölçümleri için Taslak Kılavuzuna; ve ASTM D5334, Topraklı ve Yumuşak Kayanın Isıl İletkenliğinin Isıl İğne Probu Prosedürüyle Belirlenmesine Yönelik Standart Test Yöntemine uygundur. TR-3 ve TR-4, 1-dakika okuma modunda iken, 1 dakika boyunca ısınır ve eş zamanlı olarak sıcaklık ölçümlerini kaydeder. Sıcaklık ölçümleri 1 saniyelik aralıklarla alınır. 5- veya 10-dakika ölçüm modunda iken, TR-3 ve TR-4 zamanın yarısında ısınır, diğer yarısında ise soğur. Sıcaklık ölçümleri her 2 saniyede bir alınır.

SH-3 Sensörü

Çift iğneli (30-mm uzunluk * 1,3 mm çap) SH-3 sensörü; hacimsel ısı kapasitesini, ısıl yayılımı, ısıl iletkenliği ve ısıl direnci ölçer. SH-3 çoğu katı ve granüler malzemeyle uyumludur. Büyük ısı darbesi ve sıvı numunelerde ortaya çıkan serbest konveksiyon nedeniyle, düşük-viskoziteli sıvılarda kullanılmamalıdır. Daha küçük boyutu nedeniyle, gıdalarda da kullanılabilir. SH-3 ölçümleri 2 dakika sürer. 30 sn ısınır, 90 sn sıcaklık ölçümü yapar ve yaptığı sıcaklık ölçümlerini eş zamanlı olarak kaydeder. Sıcaklık ölçümleri 1 saniyelik aralıklarla alınır.

RK-3 Sensörü

Kalın (60-mm uzunluk * 3,9 mm çap), tek iğneli RK-3 sensörü; 1 dakikalık bekleme süresiyle ısıl iletkenliği ve ısıl direnci ölçer. RK-3, 4 mm’lik (5/32 inç) matgap ucu (RK-3 Kaya Sensörü Paketine dahildir) ile bir pilot delik açıldıktan sonra, özellikle kaya veya kürlenmiş beton gibi sert malzemelerde kullanılmak üzere tasarlanmıştır. RK-3 sensörünü yerleştirmeden önce, ucu pamuklu bir çubuk veya basınçlı hava kullanılarak, delik içindeki toz veya kalıntılar temizlenmelidir. RK-3 sensörü ile test malzemesi arasında iyi bir termal temas sağlamak için, sensörle birlikte verilen ısıl yağın kullanılması da gereklidir.
